ON-GRID solárny systém slúži ako efektívna a cenovo prijateľné solárne riešenie a jeho zastúpenie je na Slovensku práve z tohto dôvodu majoritné. Riešenie je určené pre paralelné fungovanie spolu s verejnou distribučnou sieťou. Klasický ON-GRID systém však neumožňuje svoju prevádzku bez prítomnosti verejnej siete, tz. akonáhle verejná distribučná sieť “vypadne”, automaticky musí automaticky aj on-grid systém, či už v hybrídnom prevedení spolu s batériami (napr. GoodWe, Huawei Sun a pod).

Pri štandardnom ON-GRID systéme bez batérií nie je zákazník pánom vyrábanej energie a tento systém je naviazaný na distribučnú sieť, ktorej pravidlami sa systém musí riadiť. Z pohľadu cesty za čiastočnou energetickou samostatnosťou sú na tom hybridné systémy o niečo lepšie, avšak takéto riešenia sú ekonomicky oveľa náročnejšie nie len na zriadenie (drahšie striedače, drahšie vysokovoltážne batérie a pod), ale aj na prevázku a prinášajú so sebou opäť legislatívne a technické obmedzenia.

OFF-GRID, alebo inak “ostrovný” solárny systém sa z pohľadu technického riešenia správa odlišne od ON-GRID systému. OFF-GRID systém je plne autonómny systém, tz. dokáže fungovať samostatne bez prítomnosti distribučnej sústavy, avšak rovnako tak je možné ho využívať v súčinnosti s distribučnou sústavou, kde sa verejná sieť správa ako záložný zdroj v prípade nedostatku solárneho / batériového výkonu OFF-GRID systému. Náš OFF-GRID solárny systém je navrhnutý tak, aby vedel plne využívať potenciál solárnej výroby a v prípade jej nedostatku nedochádzalo k prerušeniu dodávky elektrickej energie a pokračoval ďalej z distribučnej siete, generátora alebo iného zdroja el. energie.

OFF-GRID systém od MSB technology dokáže poskytovať 100% zálohu pri výpadku distribučnej sústavy, tz. pri výpadku distribučnej siete nedochádza k odstaveniu solárnej výroby ani k odstaveniu dodávky el. energie do lokálnej siete. Systém tým, že je GALVANICKY ODDELENÝ od distribučnej siete, neumožnuje akékoľvek (ani technické) spätné pretoky, čím je chránený nie len  zákazník od možných legislatívnych postihov, ale aj samotná distribučná sieť od neželaných pretokov smerom späť do distribučnej siete.

Výhody ON-GRID systému

Nevýhody ON-GRID systému

+ Relatívne nízka obstaravacia cena riešení bez batérií a tým pádom relatívne rýchla návratnosť investície v prípade prevádzky bez komplikácii

– Komplikovaná a prísna legislatíva, nakoľko každý ON-GRID striedač je priamo spojený s distribučnou sústavou

+ Za určitých okolností ožnosť využívať služieb distribučnej siete tzv. “Virtuálnej batérie”

– Virtuálna batéria nie je batériou v pravom slova zmysle. Jedná sa o službu, kde zákazník vždy tzv. distribučné poplatky za každý kWh, ktoré tvoria cca 50% celkovej ceny za kWh pri domácnostiach. Naviac službu virtuálnej batérie nemôžu využívať podnikateľské subjekty.

+ Hybridné ON-GRID systémy umožňujú pripojenie batérií, avšak ich funkčnosť je však obmedzená pri vypádku verejnej siete. Niektoré ON-GRID systémy môžu alternatívne disponovať tzv. back-up portom, ktorý slúži na napájanie kritických spotrebičov, avšak spravidla sú limitované do 3680W a spravidla len na jednu fázu aj pri 3-fázových riešeniach.

– Každý ON-GRID systém je tzv. “pretokový systém”, tz. ak distribučná sieť z rôzných dôvodov (vysoké napätie v sústave, nedostatočná rezervovaná kapacita a pod) či už pri zriadení alebo v budúcnosti zákáže odovzdávať prebytky solárnej výroby do siete, tak tomuto javu nie je technicky možné na 100% zabrániť.

– Pri porušení zákazu / neschválení odovzdávania prebytkov výroby späť do distribučnej siete riskuje zákazník okrem vysokej pokuty aj úplné odpojenie od distribučnej sústavy

– Pre efektívne riadenie prebytkov solárnej výroby je nutná inštalácia dodatočným finančne relatívne náročných zariadení (Wattrouter, UF-Guard a pod).

– Pri výpadku distribučnej siete dochádza automaticky aj k výpadku ON-GRID systému, tz. nefunguje ani solárna výroba a následne ani dodávka do domácnosti, a to ani z batérií pri hybridných riešeniach.

– Hybridné ON-GRID riešenia sú ekonomicky náročnejšie ako OFF-GRID riešenia.

V princípe hybridné ON-GRID riešenia spravidla neumožnujú legálne kompletnú zálohu objektu / domácnosti v prípade výpadku distribučnej sústavy, avšak niektoré dokážu dodávať v obmedzenom režime aj pri výpadku do vyhradenej zásuvky a to spravidla do 16A (pri 230V na max 3680VA). Porovnanie hybridného ON-GRID vs MSB OFF-GRID:

Hybridný ON-GRID (Goodwe, Huawei…)

OFF-GRID MSB DELTA 6000 SF

+ možnosť čiastočnej zálohy pre vyhradený výstup

+ možnosť ukladania prebytkov výroby do batérie

+ nie je potrebná úprava elektrického rozvádzača s výnimkou nutnosti inštalácie dodatočných ochranných prvkov distribučnej siete (UF Guard)

+ možnosť využívať služieb “virtuálne batérie”

+ možnosť 100% zálohy celej lokálnej siete

+ ukladanie prebytkov do batérie

+ nezávislosť a oddelenie od distribučnej siete

+ inteligentná správa prebytkov výroby

+ bez dodatočnej legislatívne záťaže / obmedzení

+ napájanie lokálnej siete bez prerušenia aj v prípade preťaženia a výpadku striedača

+ jednoduchá PLUG & PLAY inštalácia

+ zimný / letný režim pre maximalizáciu využitia solárneho výkonu v zimných mesiacich

+ možnosť integrácie do systémov inteligentnej domácnosti a priemyslenej automatizácie

+ možnosť alternatívneho záložného napájania / dobíjania batérií (generátor, iný zdroj)

+ bezpečné, praktické a priestorovo úsporné riešenie v uzatvorenom rack-u

– záloha za batérií je výkonovo obmedzená na 1F

– cenovo náročnejšie vysokovoltážne batérie

– neumožňuje 100% zálohu pri výpadku siete

– neumožňuje solárnu výrobu pri výpadku siete

– legislatívne obmedzenia

– výkonové obmedzenia

– nutnosť inštalácie ochranných prvkov distribučnej siete (UF Guard)

– nutnosť symetrie pri 3F striedačoch (SSD)

– bez možnosti 100% regulácie pretokov

– vyšsia obstarávacia cena

– bez dodatočných investícii spravidla neestetické riešenie inštalácie zariadenia

– bez možnosti využívania služieb virtuálnej batérie

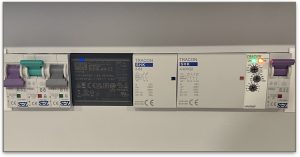

– potrebná mierna úprava zapojenia elektrického rozvádzača (VSTUP/VÝSTUP)

– oproti klasickému ON-GRID systému vyššia obstarávacia cena, avšak porovnateľná / nižšia oproti hybridnému ON-GRID systému a bez zbytočnej legislatívnej záťaže (ohláška).

VYBAVENIE SYSTÉMU MSB DELTA 6000SF

Srdcom systému MSB DELTA 6000SF je náš striedač poslednej generácie MSB-HF6000SX, ktorý je novinkou v kategórií jednofázových vysokofrekvenčných off-grid meničov. Pýši sa celkovým výstupným AC výkonom až 6000W a kombinuje výkonný AC/DC striedač s výstupným priebehom čistý sínus, výkonnú 48V nabíjačku solárnych batérií, 2x solárny MPPT regulátor pre vstup až 2x 4000Wp celkového výkonu solárnych panelov, bleskový prepínač slučky napájania (AC Bypass) do 10ms v režime UPS, resp. do 20ms v režime APS a dva galvanicky oddelené AC vstupy pre verejnú sieť / generátor s automatickým sieťovým prepínačom (ATS).

Striedač MSB-HF6000SX dovoľuje krátkodobé preťaženie až do 12000VA s nastaviteľným prepínaním do AC Bypass režimu pri preťažení. Je primárne určený pre čiastočné off-grid solárne riešenia (s dostupnosťou verejnej siete) ako pre domácnosti, tak pre malé a stredné podniky.

Pre svoju nízku hmotnosť,  kompaktné rozmery, aktívnemu odvetrávaniu a vymeniteľným filtrom nasávaného vzduchu je vhodný pre inštalácie ako do environmentálne náročnejšieho prostredia, tak do špeciálnych odvetraných rozvádzačov. Je vhodný aj pre úplné off-grid solárne riešenia aj bez dostupnosti verejnej siete (napr. chaty, rekreačné domácnosti, mobilné domčeky, karavany, oblasti s častými výpadkami verejnej siete a pod) s možnosťou záložného napájania napr. cez prenosný naftový/benzínový/LPG generátor, o ktorého automatický štart sa vie postarať integrované spínacie relé s nastaviteľnou logikou spínania.

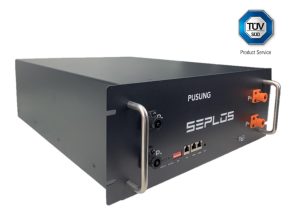

Systém MSB DELTA 6000SF je ďalej vybavený špičkový batériovým modulom MSB TU48V-100AH s TÜV certifikáciou na báze A-Grade LiFePO4 článkov s prevádzkovým napätím 51,2V a celkovou kapacitou 100Ah (5,12 kWh). Modul je určený ako pre domáce, tak profesionálne použitie.

Ako jeden z mála na EU trhu prešiel batériový modul  prísnym certifikačným procesom a okrem splnenia základných certifikačných noriem pre UN38.3, ROHS, MSDS a CE získal aj plnú certifikáciu nemeckého TÜV SÜD pre normy EMC, IEC62040-1 a IEC62619. MSB Technology, s.r.o. používa batériový modul MSB TU48V-100AH (typ Seplos Pusung-R) pre vlastné riešenia nízko-voltážneho batériového úložiska či už pre domáce solárne/UPS systémy alebo profesionálne (prevádzkové) kombinované solárne a UPS systémy vhodné pre malé a stredné podniky (reštaurácie a kaviarne, výrobné haly, administratívne budovy, počítačové a telekomunikačné datacentrá.

Pre vzdialenu správu a monitoring používame nami navrhnutý kontrolný systém, vďaka ktorému:

  • máte okamžitý prístup k štatistikám a nastaveniam v reálnom čase bez omeškania,  detailný prehľad o všetkých snímačoch a meraných hodnotách,
  • možnosť plánovať nabíjanie, riadiť prebytky a aktívne ovládať všetky funkcie systému (zapínanie, prepínanie sieti, priorít…),
  • možnosť plnej integrácie do systémov inteligentnej domácnosti, podnikovej a priemyselnej  automatizácie (vrátane ovládacích prvkov) cez MQTT / API,
  • možnosť diaľkového monitoringu, konzultácie a diaľkového servisného zásahu technikom MSB Technology Systém MSB Technology neukladá dáta na vzdialený server

Všetky údaje sa ukladajú na vstavané úložisko. Pre vzdialený prístup použivame chránený (šifrovaný) a bezpečný VPN  tunel bez prístupu tretích strán (žiadne čínske wifi dongle, žiadne cloud úložisko). Po úspešnej inštalácii náš servis pre Vás nekončí.

U nás v MSB Technology na diaľku aktívne dohliadame na kvalitu Vášho systému a v prípade akekoľvek komplikácie vie náš servisný technik na diaľku zasiahnúť. Systém pravidelne aktualizujeme a prispôsobujeme požiadavkám zákazníkov.

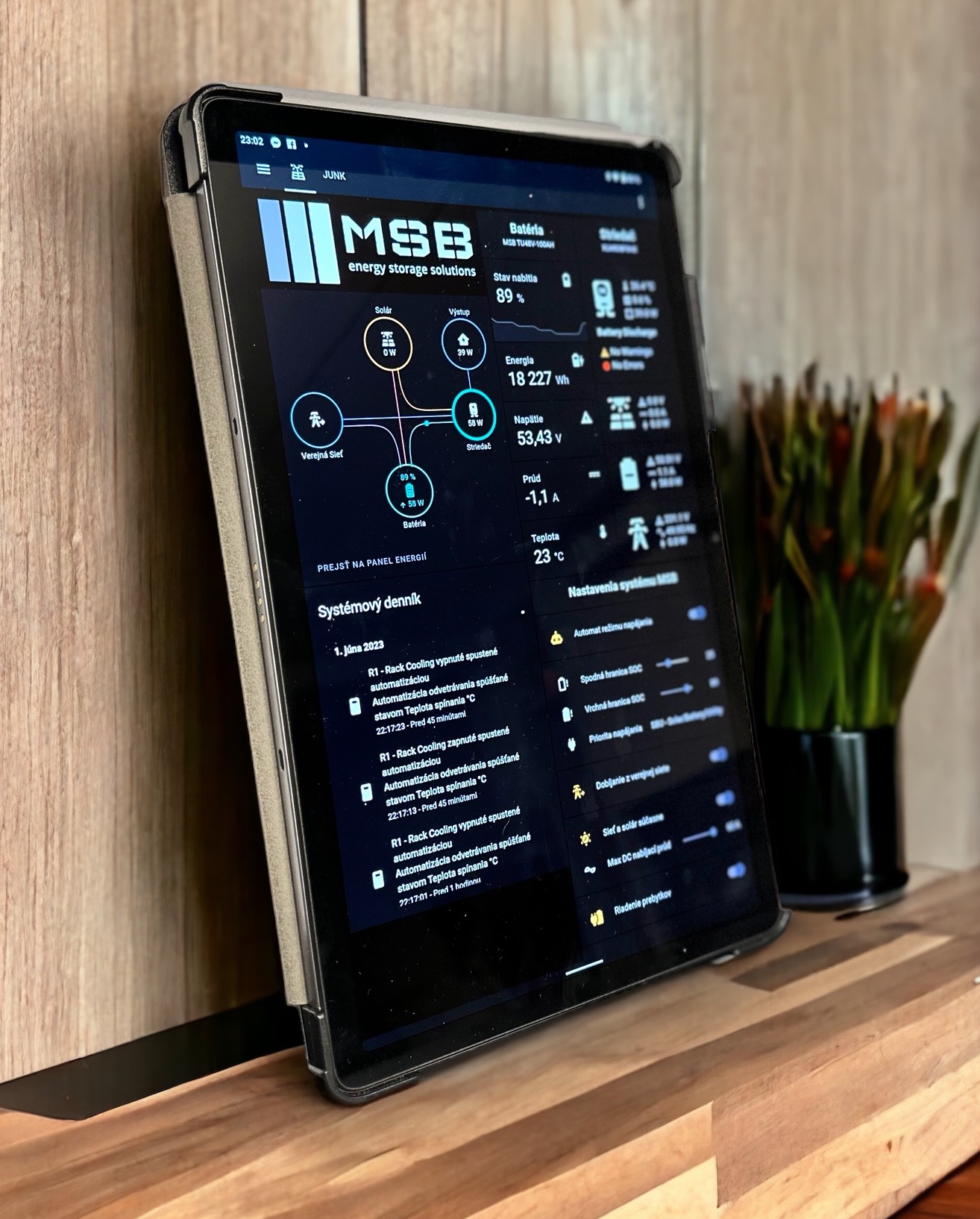

Našim zákazníkom a klientom okrem prehľadných štatistík prostredníctvom aplikácie pre iPhone, Android a WEB-rozhrania ponúkame aj možnosť aktívneho monitoringu našich inštalácii a zasiahnuť na diaľku:
  • v prípade výpadku meniča / energie / batérie
  • pri preťaženia zostavy / inštalácie
  • v prípade neočakávaného správania zostavy / inštalácie
  • pri chybových / kritických hláseniach
  • pri asistencií s nastavovaním meniča podľa požiadaviek zákazníka
  • pri analyzovaní výstupných dát a optimalizácií nastavení na požadované ciele zákazníka

ZÁRUKA NA SYSTÉM MSB DELTA 6000SF

Za kvalitou nášho systému si stojíme, preto zákazníkom poskytujeme nadštandardnú záruku na celý systém aj nad rámec zákona, a to následovne:

  • Záruka až 10 rokov na správnu funkčnosť a kvalitu batériového úložiska
  • Záruka 24 mesiacov na striedač s možnosťou predĺženia až na 60 mesiacov pri pravidelných servisných prehliadkach
  • Záruka 24 mesiacov na celý systém s možnosťou predĺženia až na 60 mesiacov pri pravidelných servisných prehliadkach
  • Doživotný aktívny on-line monitoring a vzdialená asistencia technikov MSB a následný troubleshotting
  • Doživotný záručný aj pozáručný servis na celý systém
  • Technická podpora a asistencia aj pre účel integrácie systému do systémov priemyslenej automatizácie / IOT / inteligentnej domácnosti
­

TECHNICKÉ PARAMETRE SYSTÉMU

Rozsah napätie batérie: Nominálne 48V, pracovné od 40V do 60V
Možnosť vzdialenej správy: ÁNO – integrovaný systém MSB OS s užívateľskou nadstavbou HASS
Výstupné AC napätie: Nastaviteľné – 220V / 230V / 240V
Výstupná AC frekvencia: Automatická detekcia – 50 Hz / 60 Hz
Nominálny výkon: 6 000 VA / 6 000W (PF1)
Špičkový výkon: 12 000VA
Maximálna účinnosť AC/DC konverzie: 94 %
Vlastná zero-load spotreba: < 70W
Vlastná spotreba v power-safe móde: < 35W
Maximálny výkon FV stringu: 2x4000W, 8000W celkovo
Rozsah pracovného napätia FV stringu: 120VDC – 450VDC
Maximálne napätie FV stringu (VOC): 500VDC
Maximálny nabíjací prúd FV: 100A
Rozsah vstupného napätia AC: 170V-280V pre UPS, 90V-280V pre APL/GEN
Rozsah vstupnej frekvencie AC: 43Hz – 63Hz
Maximálny DC prúd pri AC nabíjaní: 80A
Kombinovaný max. DC prúd AC+FV nabíjaní: 100A
Prepínací čas DC <-> AC Bypass: <10ms UPS / <20ms APL (bez prerušenia)
Maximálne vstupné AC napätie: 300V
Výstupný komunikačný protokol pre snímače MQTT / REST API
Ochrana proti skratu – AC výstup: ÁNO
Ochrana proti preťaženiu: ÁNO
Ochrana proti prepätiu a podpätiu: ÁNO
Frekvenčná ochrana: ÁNO
Ochrana batérie proti prebíjaniu ÁNO
Ochrana proti prehriatiu: ÁNO
Kapacita batériového úložiska (2/3/4 batérie) 10 240 Wh / 15 360 Wh / 20 480 Wh
Rozmery systému (dĺžka/výška/šírka): 800mm / 1108mm / 600mm
Celková hmotnosť systému (2/3/4 batérie): 162 kg / 222 kg / 282 kg
Certifikácia (štandary) : EN 55032: 2015+AC: 2016 EN 55035: 2017 IEC 62109-1 IEC 62109-2
Záruka na batérie / striedače / celý systém 120 / 24-60 / 24-60 mesiacov
